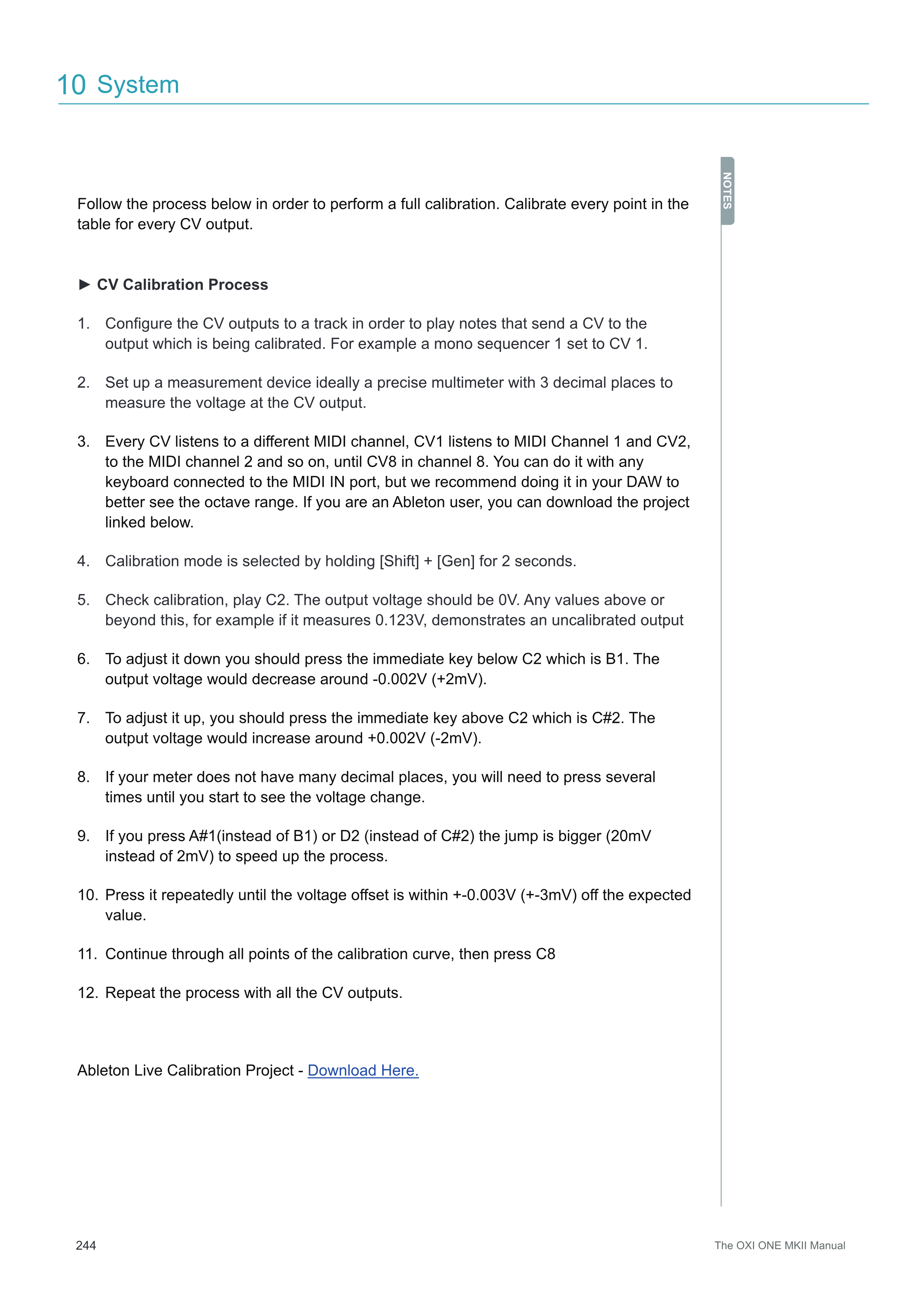

System 10

注意事項

完全なキャリブレーションを実行するには、以下のプロセスに従ってください。すべてのCV出力について、テーブル内のすべてのポイントをキャリブレートします。

► CVキャリブレーションプロセス

1. キャリブレーション対象の出力にCVを送信するノートを演奏するために、CV出力をトラックに設定します。例えば、mono sequencer 1をCV 1に設定します。

2. CV出力の電圧を測定するために、理想的には小数点以下3桁の精度を持つ正確なマルチメーターなどの測定デバイスをセットアップします。

3. 各CVは異なるMIDI channelをリスニングします。CV1はMIDI Channel 1を、CV2はMIDI channel 2を、というようにCV8がchannel 8までリスニングします。MIDI INポートに接続された任意のキーボードで実行できますが、オクターブ範囲をよりよく確認するためにDAWで実行することをお勧めします。Abletonユーザーの場合は、下記にリンクされているプロジェクトをダウンロードできます。

4. Calibrationモードは、[Shift] + [Gen]を2秒間ホールドすることで選択されます。

5. キャリブレーションを確認し、C2を演奏します。出力電圧は0Vになるはずです。これより上または下の値(例えば0.123Vと測定される場合)は、キャリブレーションされていない出力を示しています。

6. 下げるには、C2の真下のキーであるB1を押す必要があります。出力電圧は約-0.002V(+2mV)減少します。

7. 上げるには、C2の真上のキーであるC#2を押す必要があります。出力電圧は約+0.002V(-2mV)増加します。

8. メーターに小数点以下の桁数が少ない場合は、電圧の変化が見え始めるまで数回押す必要があります。

9. (B1の代わりに)A#1または(C#2の代わりに)D2を押すと、ジャンプが大きくなり(2mVではなく20mV)、プロセスを高速化できます。

10. 電圧オフセットが期待値から+-0.003V(+-3mV)以内になるまで繰り返し押します。

11. キャリブレーションカーブのすべてのポイントを続けて、C8を押します。

12. すべてのCV出力でこのプロセスを繰り返します。

Ableton Live Calibration Project - Download Here.
