System 10

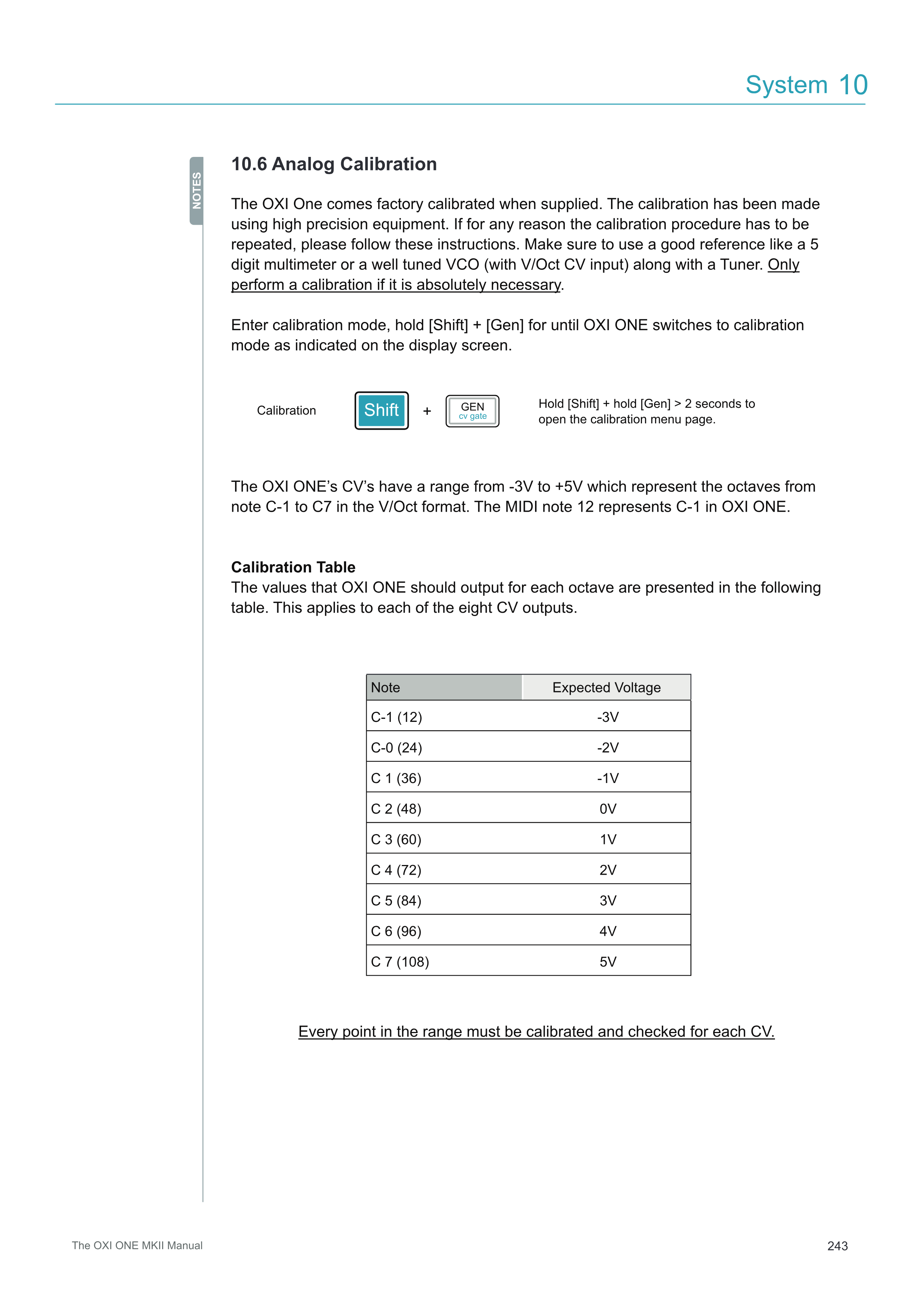

10.6 Analogキャリブレーション

OXI Oneは出荷時に工場でキャリブレーションされています。キャリブレーションは高精度な機器を使用して行われています。何らかの理由でキャリブレーション手順を繰り返す必要がある場合は、以下の手順に従ってください。5桁のマルチメーターや、チューナーと組み合わせた正確に調整されたVCO(V/Oct CV入力付き)など、優れたリファレンスを使用してください。絶対に必要な場合にのみキャリブレーションを実行してください。

キャリブレーションモードに入るには、OXI ONEがキャリブレーションモードに切り替わるまで[Shift] + [Gen]を押し続けてください。ディスプレイ画面に表示されます。

OXI ONEのCVは-3Vから+5Vの範囲を持ち、V/OctフォーマットでノートC-1からC7までのオクターブを表します。MIDIノート12はOXI ONEでC-1を表します。

キャリブレーションテーブル

OXI ONEが各オクターブで出力すべき値を以下の表に示します。これは8つのCV出力のそれぞれに適用されます。

範囲内のすべてのポイントは、各CVについてキャリブレーションおよびチェックする必要があります。

注意

キャリブレーションメニューページを開くには、[Shift] + [Gen]を2秒以上押し続けてください。

Calibration +

Note 予想される電圧 C-1 (12) -3V C-0 (24) -2V C 1 (36) -1V C 2 (48) 0V C 3 (60) 1V C 4 (72) 2V C 5 (84) 3V C 6 (96) 4V C 7 (108) 5V
