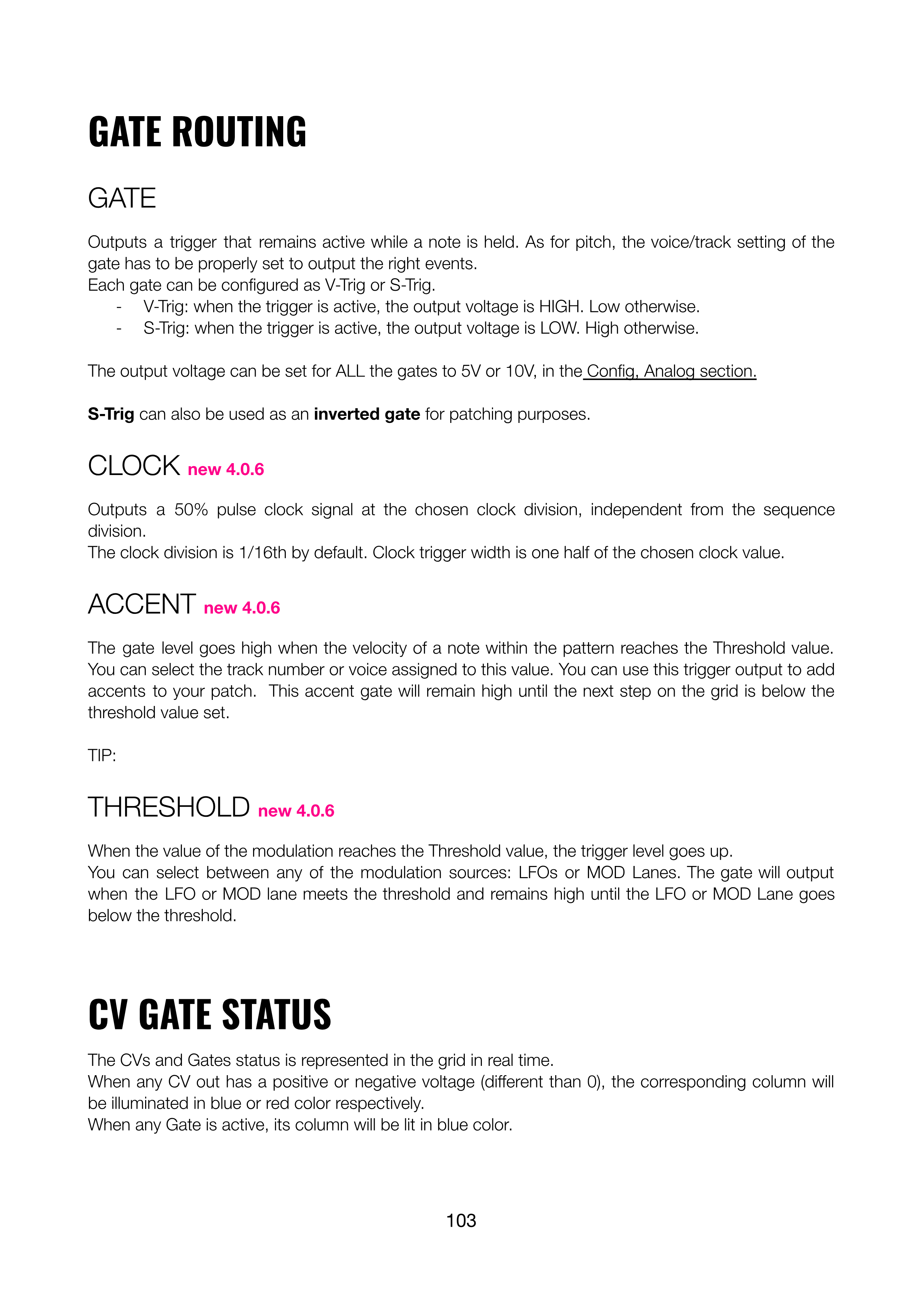

GATE ROUTING

GATE

ノートが押さえられている間アクティブなままのトリガーを出力します。ピッチと同様に、適切なイベントを出力するためには、GateのVoice/Track設定を適切に設定する必要があります。

各GateはV-TrigまたはS-Trigとして設定できます。

• V-Trig：トリガーがアクティブな時、出力電圧はHIGHになります。それ以外はLowです。
• S-Trig：トリガーがアクティブな時、出力電圧はLOWになります。それ以外はHighです。

出力電圧は、Config、Analogセクションで全てのGateに対して5Vまたは10Vに設定できます。

S-Trigはパッチング目的で、反転Gateとしても使用できます。

CLOCK new 4.0.6

選択したClock分割で50%パルスClockシグナルを出力します。これはシーケンスの分割とは独立しています。

Clock分割はデフォルトで1/16です。Clockトリガー幅は、選択したClock値の半分です。

ACCENT new 4.0.6

パターン内のノートのベロシティがThreshold値に達すると、Gateレベルがhighになります。この値に割り当てるトラック番号またはVoiceを選択できます。このトリガー出力を使用して、パッチにアクセントを追加できます。このアクセントGateは、グリッド上の次のステップが設定したThreshold値を下回るまでhighのままになります。

TIP:

THRESHOLD new 4.0.6

モジュレーションの値がThreshold値に達すると、トリガーレベルが上がります。

LFOまたはMOD Laneのいずれかのモジュレーションソースを選択できます。GateはLFOまたはMOD LaneがThresholdを満たした時に出力し、LFOまたはMOD LaneがThresholdを下回るまでhighのままになります。

CV GATE STATUS

CVとGateのステータスはリアルタイムでグリッドに表示されます。

いずれかのCV出力が正または負の電圧（0以外）を持つ場合、対応する列はそれぞれ青または赤色で光ります。

いずれかのGateがアクティブな場合、その列は青色で光ります。
