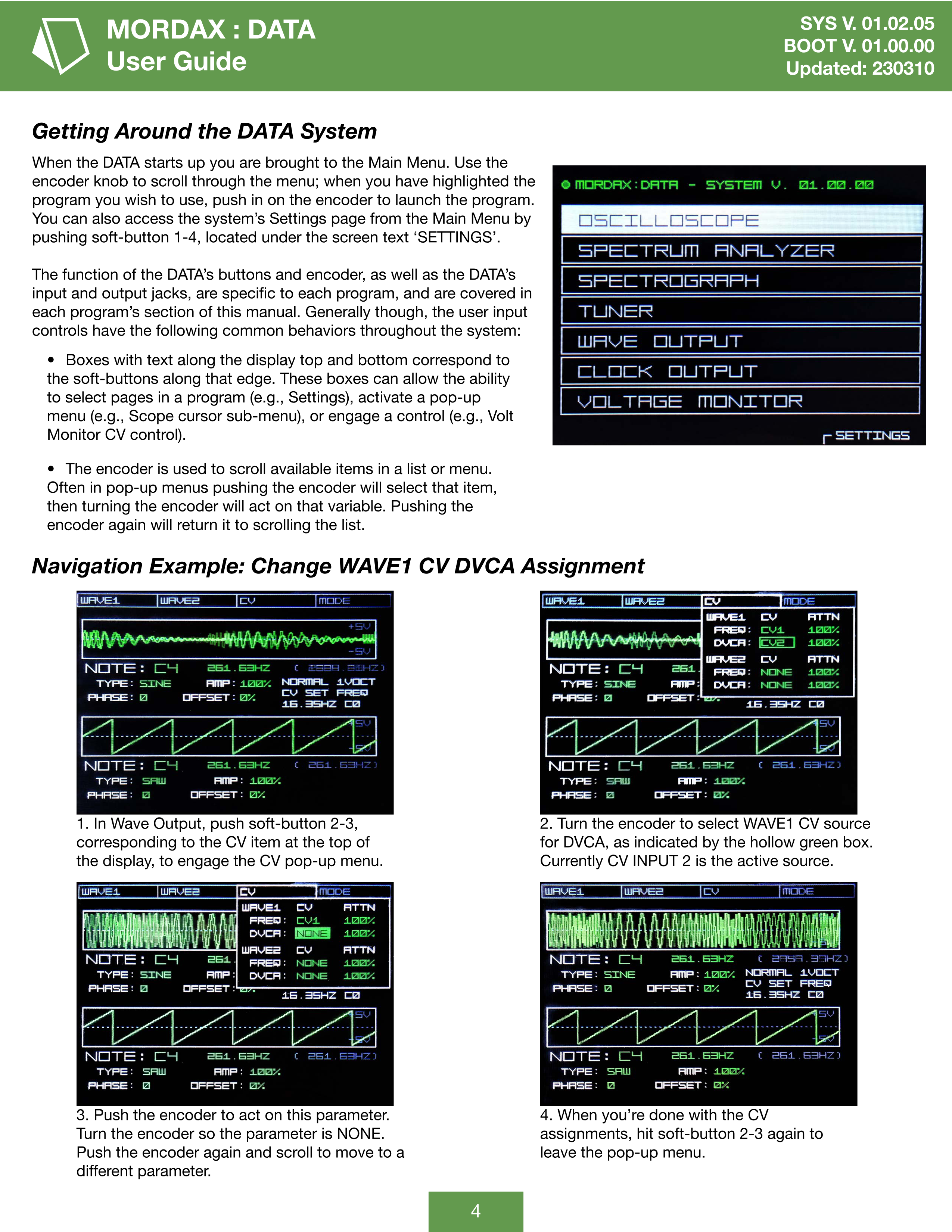

DATAシステムの操作方法

DATAが起動すると、メインメニューが表示されます。エンコーダーノブを回してメニューをスクロールし、使用したいプログラムをハイライトしたら、エンコーダーを押し込んでプログラムを起動します。また、画面のテキスト「SETTINGS」の下にあるソフトボタン1〜4を押すことで、メインメニューからシステムのSettingsページにアクセスすることもできます。

DATAのボタンおよびエンコーダーの機能、ならびにDATAの入出力ジャックは各プログラムに固有のものであり、このマニュアルの各プログラムのセクションで説明しています。ただし、ユーザー入力コントロールは一般的にシステム全体で以下の共通した動作をします。

• 画面の上端・下端に沿って文字が表示されたボックスは、その端に並んだソフトボタンに対応しています。これらのボックスは、プログラム内のページ選択（例：Settings）、ポップアップメニューの表示（例：Scopeカーソルサブメニュー）、またはコントロールの操作（例：Volt Monitor CVコントロール）に使用できます。

• エンコーダーはリストやメニュー内のアイテムをスクロールするために使用します。ポップアップメニューではエンコーダーを押すとそのアイテムが選択され、その後エンコーダーを回すとその変数に対して操作できます。再度エンコーダーを押すとリストのスクロールに戻ります。

ナビゲーション例：WAVE1 CV DVCAアサインの変更

1. Wave Outputで、画面上部のCV項目に対応するソフトボタン2〜3を押し、CVポップアップメニューを開きます。

2. エンコーダーを回して、DVCAのWAVE1 CVソースを選択します。中空の緑のボックスで示されます。現在はCV INPUT 2がアクティブなソースです。

3. エンコーダーを押してこのパラメーターを操作します。エンコーダーを回してパラメーターをNONEにします。再度エンコーダーを押してスクロールし、別のパラメーターに移動します。

4. CVアサインの設定が完了したら、ソフトボタン2〜3を再度押してポップアップメニューを閉じます。
