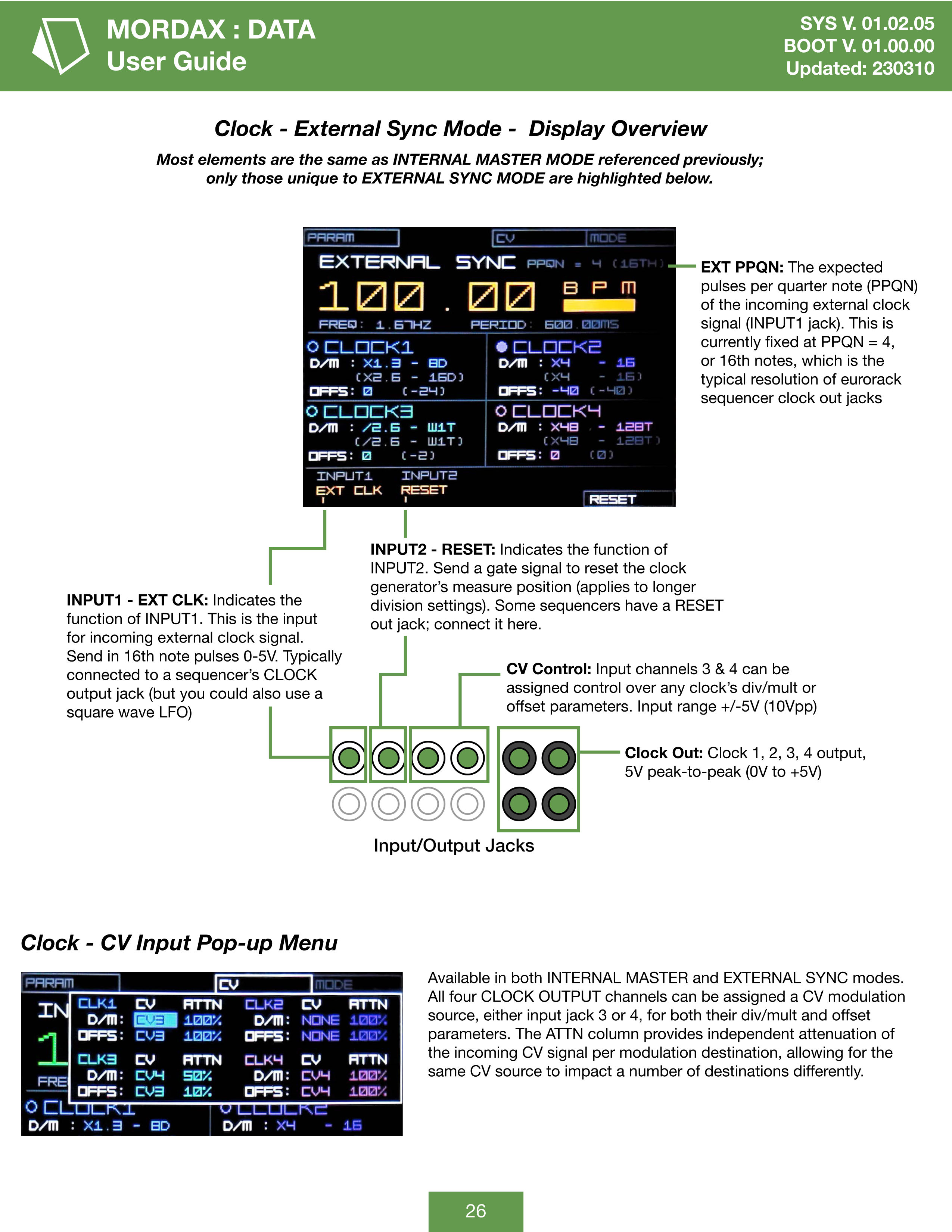

Clock - External Sync Mode - Display Overview

前述のINTERNAL MASTER MODEと同じ要素がほとんどです。EXTERNAL SYNC MODEに固有の要素のみを以下に示します。

EXT PPQN: 入力される外部クロック信号（INPUT1ジャック）の1拍あたりのパルス数（PPQN）の期待値です。現在はPPQN = 4（16分音符）に固定されており、これはEurorackのSequencerのクロック出力ジャックの一般的な解像度です。

INPUT1 - EXT CLK: INPUT1の機能を示します。外部クロック信号を受け取る入力です。16分音符のパルスを0〜5Vで入力してください。通常はSequencerのCLOCK出力ジャックに接続しますが、矩形波LFOを使用することもできます。

INPUT2 - RESET: INPUT2の機能を示します。クロックジェネレーターのマジャー位置をリセットするためのGate信号を入力します（長い分割設定に適用されます）。RESETout ジャックを持つSequencerはここに接続してください。

CV Control: 入力チャンネル3・4は、任意のクロックのdiv/multまたはoffsetパラメーターをコントロールするよう割り当てることができます。入力範囲は+/-5V（10Vpp）です。

Clock Out: Clock 1、2、3、4の出力、5Vピーク・ツー・ピーク（0Vから+5V）

Clock - CV Input Pop-up Menu

INTERNAL MASTERおよびEXTERNAL SYNCモードの両方で利用可能です。4つすべてのCLOCK OUTPUTチャンネルに対して、入力ジャック3または4のCVモジュレーションソースを、div/multおよびoffsetパラメーターの両方に割り当てることができます。ATTNカラムはモジュレーション先ごとに入力CV信号の独立したアッテネーションを提供し、同じCVソースが複数の送信先に異なる影響を与えることを可能にします。
