Triggering

Triggeringは、オシロスコープを使用する際に理解すべき最も重要な概念の一つです。Triggerはオシロスコープの「水平スイープ」を制御します。言い換えると、入力信号の表示ウィンドウを制御します。Triggerを使用することで、オシロスコープの表示を入力される繰り返し信号（例：オシレーターの波形）と同期させ、明瞭な表示と測定が可能になります。

DATAのオシロスコープには現在、AUTO（自動Trigger）とNORM（ノーマルTrigger）の2つのTriggerモードがあります。AUTOモードは入力信号を継続的にサンプリングし、現在選択されているタイムスケールに基づいて一定のレートでTriggerします。NORMモードも入力信号を継続的にサンプリングしますが、信号がTriggerレベルを越えた場合にのみTriggerイベントを発生させます。NORMモードでは、信号がTriggerレベルを越えない場合、画面は更新されません。

Triggerモード NORMを使用する場合 - オーディオレートの波形（典型的なオシレーター出力）などの高周波数の繰り返し信号を表示する場合。オシロスコープのタイムスケールは10ms以下に設定します。

Triggerモード AUTOを使用する場合 - 低速なエンベロープ、低周波オシレーター（LFO）などの遅い信号を表示する場合。また、メインオーディオ出力（複数のオシレーターとFXのミックス）のような繰り返しのない高周波数信号の表示にも有効です。オシロスコープのタイムスケールは通常10ms以上に設定します。

タイムスケールを大きな値（例：数百ミリ秒または秒）に設定する場合は、常にTriggerモードAUTOを使用してください。

Trigger例 - AUTO vs NORM

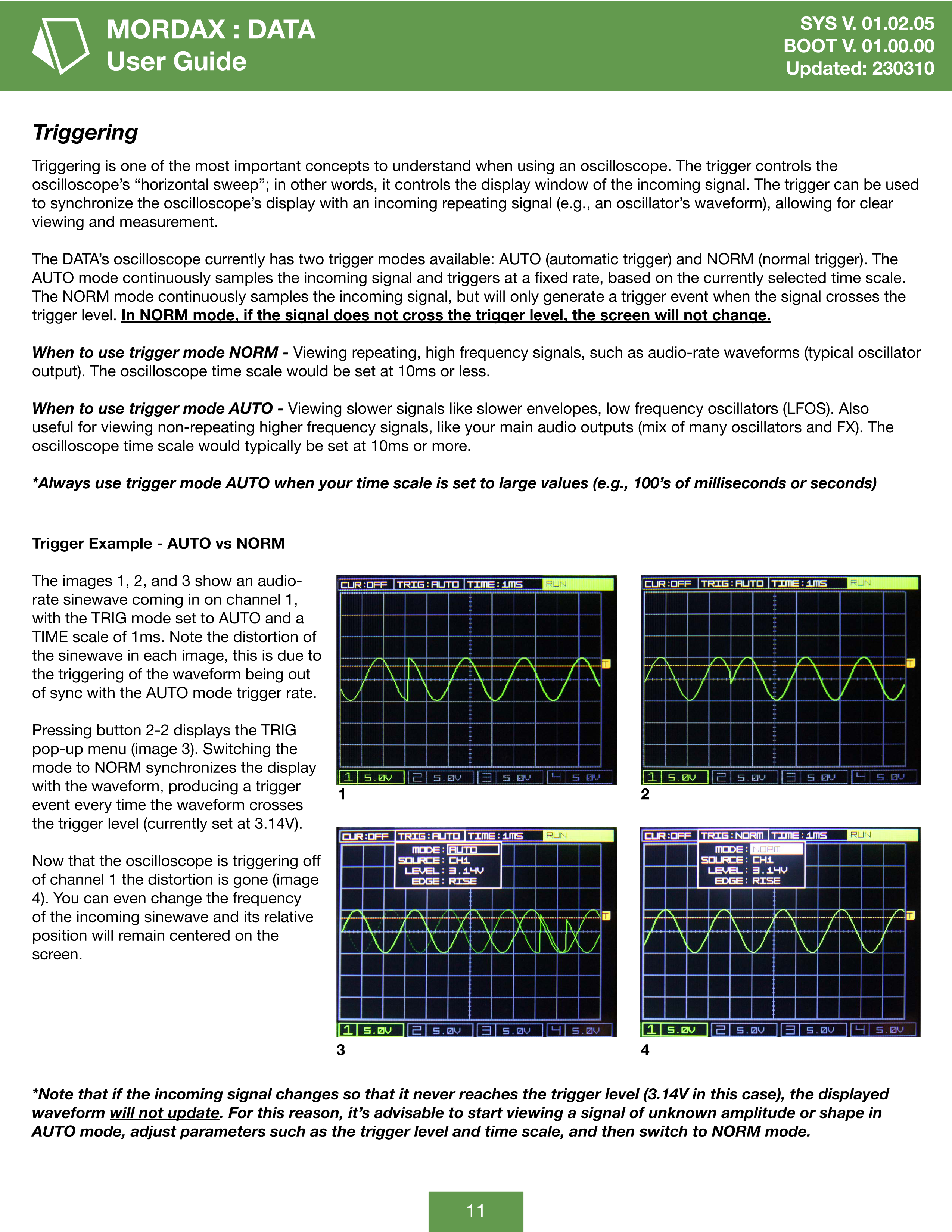

画像1、2、3は、チャンネル1にオーディオレートのサイン波が入力され、TRIGモードがAUTO、TIMEスケールが1msに設定されている状態を示しています。各画像でサイン波が歪んでいることに注目してください。これはAUTOモードのTriggerレートと波形のTriggeringがずれているためです。

ボタン2-2を押すとTRIGポップアップメニューが表示されます（画像3）。モードをNORMに切り替えると、表示が波形と同期し、波形がTriggerレベル（現在3.14Vに設定）を越えるたびにTriggerイベントが発生します。

オシロスコープがチャンネル1でTriggeringするようになると、歪みがなくなります（画像4）。入力サイン波の周波数を変えても、その相対位置は画面の中央に保たれます。

入力信号が変化してTriggerレベル（この場合3.14V）に到達しなくなった場合、表示されている波形は更新されません。そのため、振幅や形状が不明な信号を最初に確認する際はAUTOモードで開始し、Triggerレベルやタイムスケールなどのパラメーターを調整してからNORMモードに切り替えることをお勧めします。
