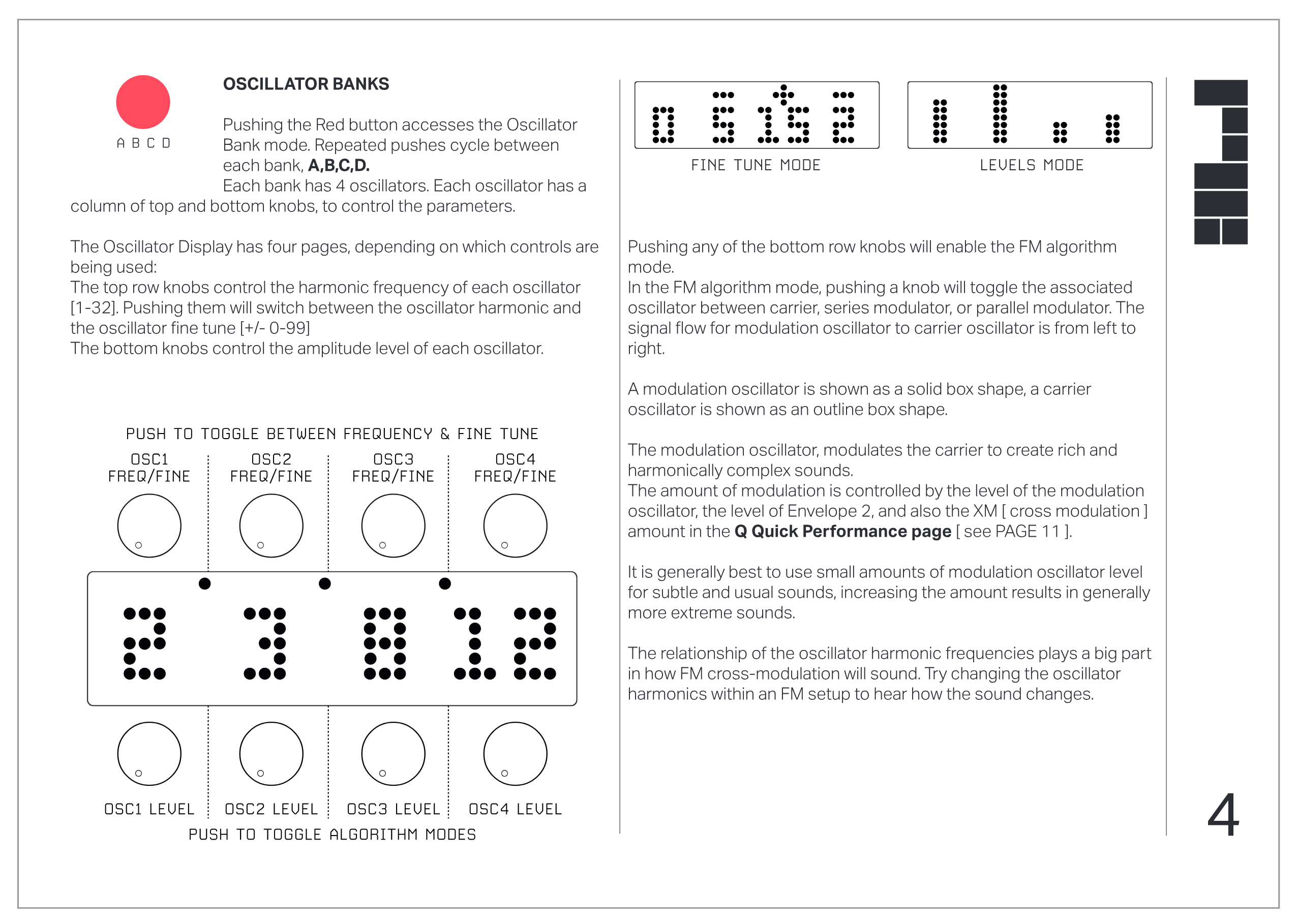

OSCILLATOR BANKS

Redボタンを押すとOscillator Bankモードにアクセスできます。繰り返し押すと、各バンクA、B、C、Dを順番に切り替えます。

各バンクには4つのオシレーターがあります。各オシレーターには、パラメーターを制御するための上下のノブが1列ずつあります。

Oscillator Displayには、使用中のコントロールに応じて4つのページがあります。

上段のノブは各オシレーターの倍音周波数[1-32]を制御します。押すと、オシレーターの倍音とファインチューン[+/- 0-99]を切り替えます。

下段のノブは各オシレーターのアンプリチュードレベルを制御します。下段のいずれかのノブを押すと、FMアルゴリズムモードが有効になります。

FMアルゴリズムモードでは、ノブを押すと対象のオシレーターがキャリア、シリーズモジュレーター、またはパラレルモジュレーターに切り替わります。モジュレーションオシレーターからキャリアオシレーターへの信号の流れは、左から右へと向かいます。

モジュレーションオシレーターは塗りつぶされた四角形で表示され、キャリアオシレーターは輪郭のみの四角形で表示されます。

モジュレーションオシレーターはキャリアをモジュレートし、豊かで倍音的に複雑なサウンドを生み出します。

モジュレーションの量は、モジュレーションオシレーターのレベル、Envelope 2のレベル、およびQ Quick PerformanceページのXM[クロスモジュレーション]の量によって制御されます[PAGE 11参照]。

微妙で独特なサウンドには、モジュレーションオシレーターのレベルを小さくするのが一般的に最適です。量を増やすと、より極端なサウンドになります。

オシレーターの倍音周波数の関係は、FMクロスモジュレーションのサウンドに大きく影響します。FMセットアップ内でオシレーターの倍音を変えて、サウンドの変化を確かめてみてください。

OSC1 FREQ/FINE　OSC2 FREQ/FINE

PUSH TO TOGGLE BETWEEN FREQUENCY & FINE TUNE

PUSH TO TOGGLE ALGORITHM MODES

OSC3 FREQ/FINE　OSC4 FREQ/FINE

OSC2 LEVEL　OSC1 LEVEL　OSC3 LEVEL　OSC4 LEVEL

A B C D

FINE TUNE MODE　LEVELS MODE
