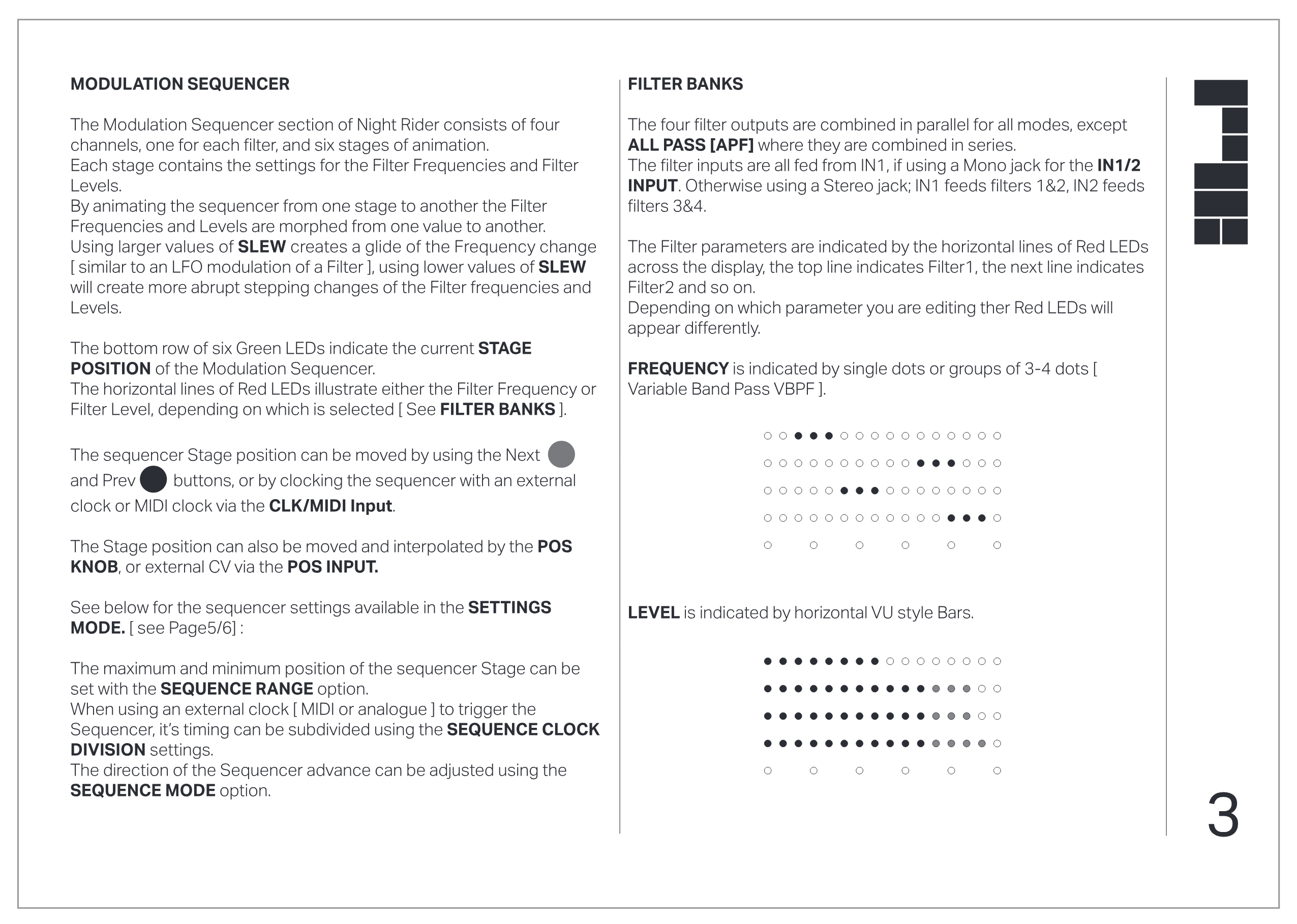

MODULATION SEQUENCER

Night RiderのModulation Sequencerセクションは、各フィルター用の4チャンネルと、6ステージのアニメーションで構成されています。

各ステージには、Filter FrequenciesとFilter Levelsの設定が含まれています。

Sequencerをあるステージから別のステージへアニメートすることで、Filter FrequenciesとLevelsが一方の値からもう一方の値へモーフィングされます。

SLEWの値を大きくすると、周波数変化のグライドが生まれます（フィルターへのLFOモジュレーションに似た効果）。SLEWの値を小さくすると、Filter FrequenciesとLevelsがより急激なステッピング変化を起こします。

下段の6つのGreen LEDは、Modulation SequencerのSTAGE POSITIONを示しています。

Red LEDの横ラインは、選択されている内容に応じて、Filter FrequencyまたはFilter Levelのいずれかを表示します（FILTER BANKSを参照）。

SequencerのStage positionは、NextボタンとPrevボタンを使用するか、CLK/MIDI Inputから外部クロックまたはMIDI clockでSequencerをクロッキングすることで移動できます。

Stage positionは、POS KNOBまたはPOS INPUTへの外部CVによっても移動・補間できます。

SETTINGS MODEで利用できるSequencer設定については以下を参照してください（Page5/6参照）。

Sequencer StageのMaximum（最大）とMinimum（最小）位置は、SEQUENCE RANGEオプションで設定できます。

外部クロック（MIDIまたはアナログ）を使用してSequencerをトリガーする際、そのタイミングはSEQUENCE CLOCK DIVISIONの設定で分割できます。

Sequencerの進行方向は、SEQUENCE MODEオプションで調整できます。

FILTER BANKS

4つのフィルター出力は、ALL PASS（APF）を除くすべてのモードで並列に結合されます。ALL PASSでは直列に結合されます。

フィルター入力はすべてIN1から供給されます（IN1/2 INPUTにモノラルジャックを使用している場合）。ステレオジャックを使用する場合、IN1はFilters 1&2に、IN2はFilters 3&4に供給されます。

Filter parametersはディスプレイ上のRed LEDの横ラインで示されます。一番上のラインがFilter1、次のラインがFilter2を示します。

編集中のパラメーターによって、Red LEDの表示が異なります。

FREQUENCYは単一のドットまたは3〜4個のドットのグループで示されます（Variable Band Pass VBPF）。

LEVELは横方向のVUスタイルのバーで示されます。
