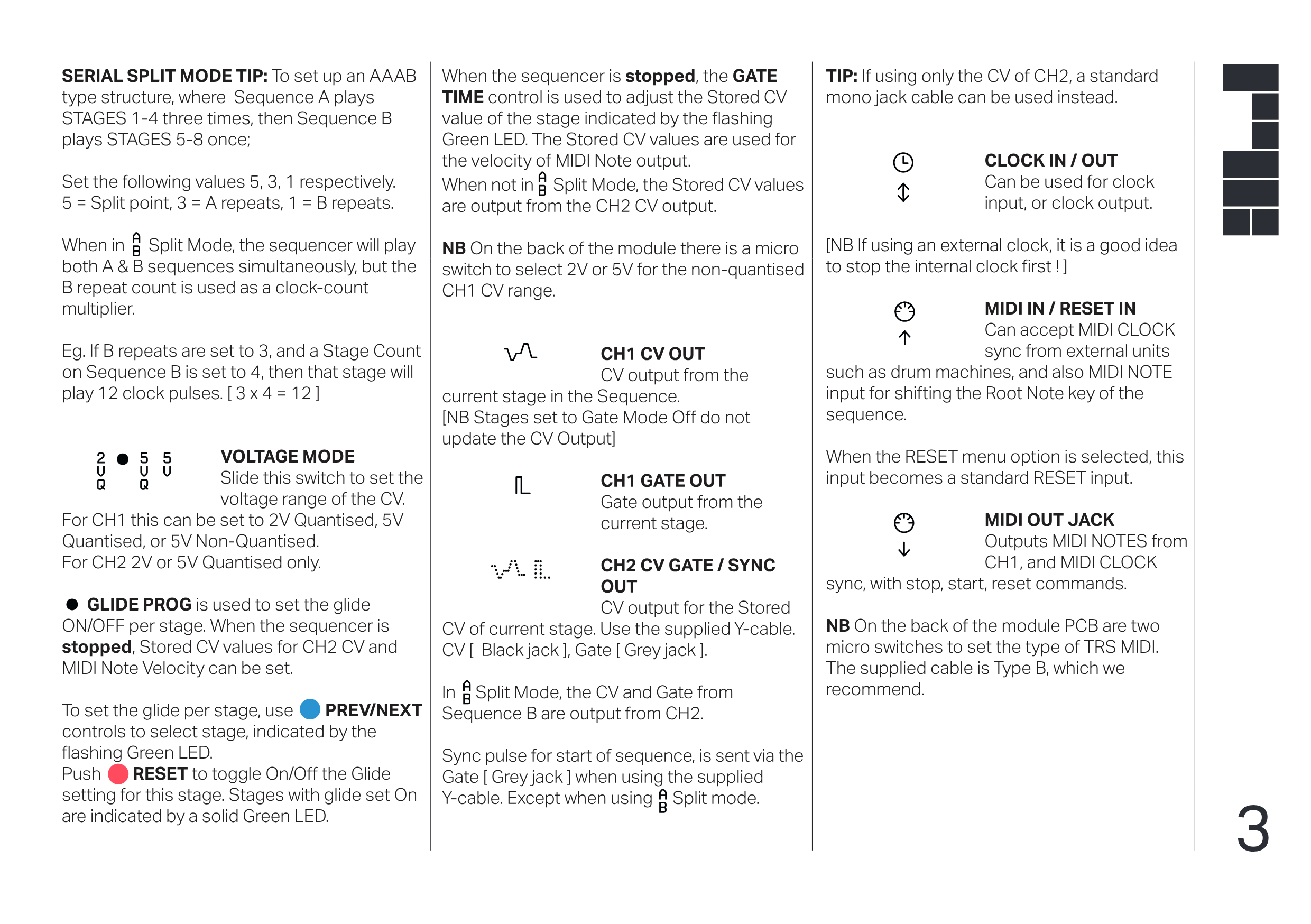

SERIAL SPLIT MODE ヒント: AAAB型の構成を設定するには、Sequence AがSTAGES 1〜4を3回演奏し、Sequence BがSTAGES 5〜8を1回演奏するようにします。 以下の値をそれぞれ5、3、1に設定します。 5 = 分割ポイント、3 = Aの繰り返し回数、1 = Bの繰り返し回数。

Split Modeでは、SequencerはAとBの両方のSequenceを同時に演奏しますが、Bの繰り返し回数はクロック数の乗数として使用されます。

例：BのリピートGATE数が3に設定されており、Sequence BのStage Countが4に設定されている場合、そのStageは12クロックパルス再生されます。[ 3 x 4 = 12 ]

VOLTAGE MODE

このスイッチをスライドさせてCVの電圧レンジを設定します。

CH1については、2V Quantised、5V Quantised、または5V Non-Quantisedに設定できます。

CH2は2VまたはQuantised 5Vのみです。

GLIDE PROGは、Stageごとにグライドのオン/オフを設定するために使用します。Sequencerが停止しているとき、CH2 CVおよびMIDI Note VelocityのStored CV値を設定できます。

Stageごとのグライドを設定するには、PREV/NEXTコントロールを使用してStageを選択します。選択中のStageは点滅する緑色のLEDで示されます。

RESETを押してこのStageのグライド設定のオン/オフを切り替えます。グライドがオンに設定されたStageは、点灯した緑色のLEDで示されます。

Sequencerが停止しているとき、GATE TIMEコントロールは、点滅する緑色のLEDで示されるStageのStored CV値を調整するために使用されます。Stored CV値はMIDI Noteの出力のベロシティとして使用されます。

Split Modeでない場合、Stored CV値はCH2 CV出力から出力されます。

注意：モジュール背面にあるマイクロスイッチで、Non-QuantisedのCH1 CVレンジの2Vまたは5Vを選択できます。

CH1 CV OUT

Sequenceの現在のStageからのCV出力です。

[注意：Gate ModeがOffに設定されたStageはCV出力を更新しません]

CH1 GATE OUT

現在のStageからのGate出力です。

CH2 CV GATE / SYNC OUT

現在のStageのStored CVのCV出力です。付属のYケーブルを使用してください。 CV [ 黒いジャック ]、Gate [ 灰色のジャック ]。

Split Modeでは、Sequence BからのCVとGateがCH2から出力されます。

Sequenceの先頭を示すSyncパルスは、付属のYケーブルを使用する際にGate [ 灰色のジャック ] から送信されます。ただしSplit Modeを使用する場合を除きます。

ヒント：CH2のCVのみを使用する場合は、代わりに標準のモノラルジャックケーブルを使用できます。

CLOCK IN / OUT

クロック入力またはクロック出力として使用できます。

[注意：外部クロックを使用する場合は、まず内部クロックを停止することをお勧めします！]

MIDI IN / RESET IN

ドラムマシンなどの外部ユニットからのMIDI CLOCKシンクを受け付け、またSequenceのルートノートのキーをシフトするためのMIDI NOTE入力も受け付けます。

RESETメニューオプションが選択されている場合、この入力は標準のRESET入力になります。

MIDI OUT JACK

CH1からのMIDI NOTESを出力し、ストップ、スタート、リセットコマンドとともにMIDI CLOCKシンクも出力します。

注意：モジュール基板の背面には、TRS MIDIのタイプを設定する2つのマイクロスイッチがあります。付属のケーブルはType Bです（推奨）。
