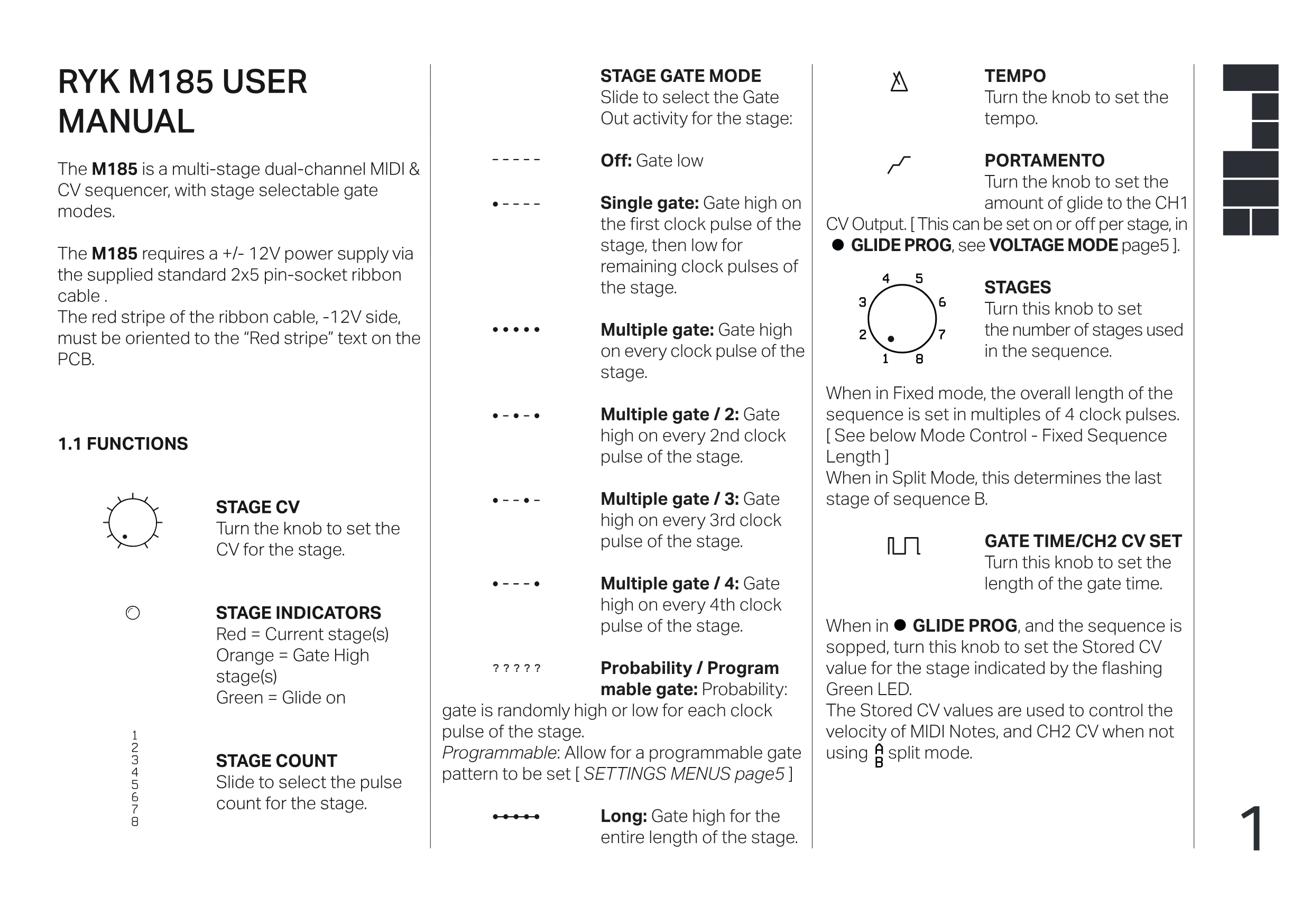

M185は、ステージ選択可能なGateモードを備えたマルチステージ・デュアルチャンネルMIDI & CV Sequencerです。

M185は+/-12V電源が必要です。付属の標準2x5ピンソケットリボンケーブルで接続してください。

リボンケーブルの赤いストライプ（-12V側）は、PCB上の「Red stripe」という文字に向けて接続してください。

1.1 機能

STAGE CV Knobを回してそのステージのCVを設定します。

STAGE INDICATORS Red = 現在のステージ Orange = Gate Highのステージ Green = Glideがオン

STAGE COUNT スライドしてそのステージのパルス数を選択します。

STAGE GATE MODE スライドしてそのステージのGate Out動作を選択します： Off: Gate low Single gate: ステージの最初のクロックパルスでGate highになり、残りのクロックパルスではlowになります。 Multiple gate: ステージのすべてのクロックパルスでGate highになります。 Multiple gate / 2: ステージの2クロックパルスごとにGate highになります。 Multiple gate / 3: ステージの3クロックパルスごとにGate highになります。 Multiple gate / 4: ステージの4クロックパルスごとにGate highになります。 Probability / Programmable gate: Probability（確率）: ステージの各クロックパルスでGateがランダムにhighまたはlowになります。 Programmable: プログラム可能なGateパターンを設定できます [ SETTINGS MENUS page5 ] Long: ステージ全体の長さにわたってGate highになります。

TEMPO Knobを回してテンポを設定します。

PORTAMENTO Knobを回してCH1 CV OutputへのGlide量を設定します。[ ステージごとにオン/オフを設定できます。GLIDE PROGについては VOLTAGE MODE page5 を参照してください ]

STAGES このKnobを回して、シーケンスで使用するステージ数を設定します。

Fixedモード時、シーケンス全体の長さは4クロックパルスの倍数で設定されます。[ 下記 Mode Control - Fixed Sequence Length を参照してください ]

Split Modeの場合、これによりシーケンスBの最終ステージが決まります。

GATE TIME/CH2 CV SET このKnobを回してGate timeの長さを設定します。

GLIDE PROGモード中にシーケンスが停止している場合、このKnobを回して、点滅するGreen LEDで示されたステージのStored CV値を設定します。

Stored CVの値は、MIDIノートのベロシティ制御と、Splitモードを使用していない場合のCH2 CVの制御に使用されます。
