Connectivity 9

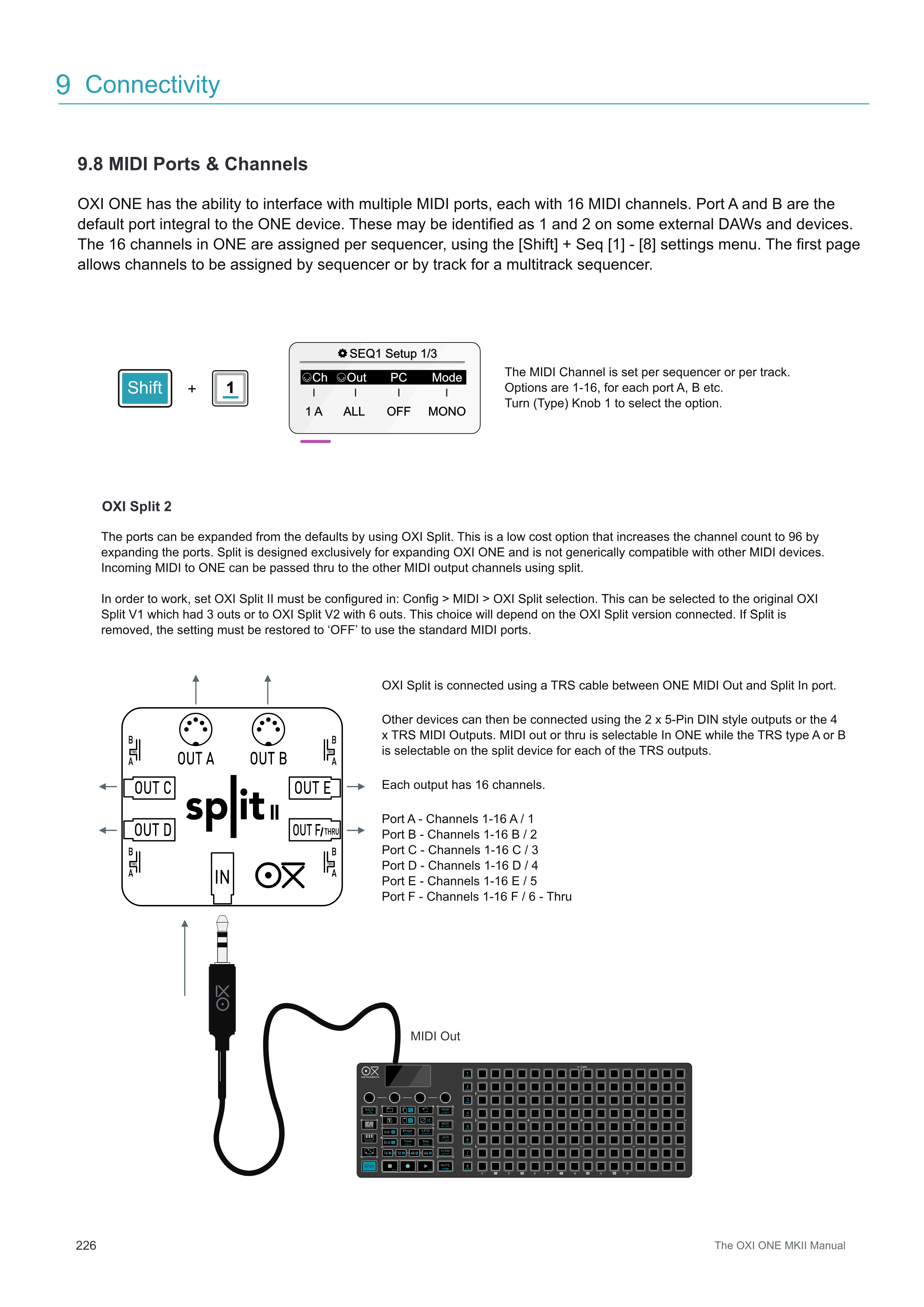

9.8 MIDI PortsとChannels

OXI ONEは複数のMIDI portとインターフェースする機能を持ち、各portには16のMIDI channelがあります。Port AとBはONEデバイスに統合されたデフォルトのportです。これらは一部の外部DAWやデバイスでは1と2として識別される場合があります。

ONEの16 channelは、[Shift] + Seq [1] - [8]設定メニューを使用してsequencerごとに割り当てられます。最初のページでは、sequencerごと、またはマルチトラックsequencerのトラックごとにchannelを割り当てることができます。

MIDI Channelはsequencerごと、またはトラックごとに設定されます。

オプションは各port A、Bなどに対して1〜16です。

(Type) Knob 1を回してオプションを選択します。

SEQ1 Setup 1/3 Ch 1 A PC OFF Out ALL Mode MONO

PortはOXI Splitを使用してデフォルトから拡張できます。これはportを拡張することでchannel数を96に増やす低コストのオプションです。SplitはOXI ONEを拡張するために専用に設計されており、他のMIDIデバイスとの汎用的な互換性はありません。

ONEへの入力MIDIは、splitを使用して他のMIDI出力channelにパススルーできます。

動作させるには、Config > MIDI > OXI Split selectionでOXI Split IIを設定する必要があります。これは3つの出力を持つオリジナルのOXI Split V1、または6つの出力を持つOXI Split V2に選択できます。この選択は接続されているOXI Splitのバージョンによって異なります。Splitを取り外した場合、標準のMIDI portを使用するために設定を「OFF」に戻す必要があります。

OXI SplitはONE MIDI OutとSplit In port間のTRSケーブルを使用して接続されます。

他のデバイスは、2つの5ピンDINスタイル出力または4つのTRS MIDI出力を使用して接続できます。MIDI outまたはthruはONEで選択可能で、TRSタイプAまたはBは各TRS出力のsplitデバイスで選択可能です。

各出力には16 channelがあります。

Port A - Channels 1-16 A / 1

Port B - Channels 1-16 B / 2

Port C - Channels 1-16 C / 3

Port D - Channels 1-16 D / 4

Port E - Channels 1-16 E / 5

Port F - Channels 1-16 F / 6 - Thru

OXI Split 2 MIDI Out + INSTRUMENTS C C# F# D# G# A# E D F G cv gate A B BACK OUT C OUT A A TRS TRS TRS TRS A A A B B B B OUT B OUT E OUT D IN OUT F THRU
