Connectivity 9
Gate電圧はConfig > Analog settingsでグローバルに設定できます:
Config > Analog - 'Gate voltage'
オプション 説明
5V Gate出力は5Vトリガー電圧を使用します(V-Trig: 0-5V、S-Trig: 0から-5V)
10V Gate出力は10Vトリガー電圧を使用します(V-Trig: 0-10V、S-Trig: 0から-10V)

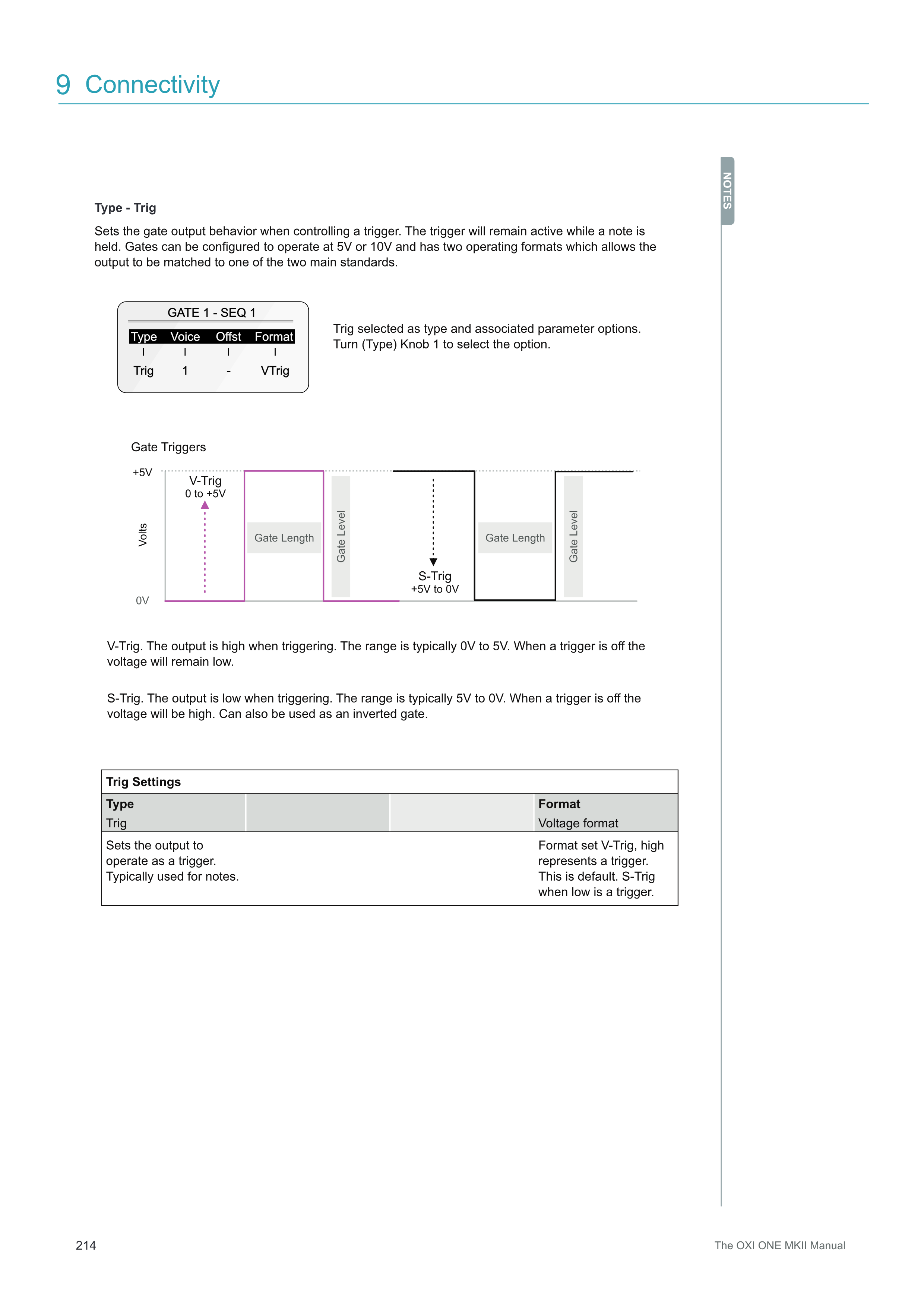

V-Trigの動作
V-Trig(Voltage Trigger)は最も一般的なgateフォーマットです:
- ノート開始時にGateがHIGH(5Vまたは10V)になります
- Gateはノートの持続時間中HIGHのままです
- ノート終了時にGateがLOW(0V)になります
- エンベロープのトリガーとノートgateの制御に使用されます
タイミングダイアグラム: Note ON ─┐ ┌─ Note OFF │ │ 5V/10V │ └─────┘ 0V
S-Trigの動作
S-Trig(Short Trigger)は一部のビンテージシンセサイザーで使用されます:
- ノート開始時にGateがLOW(-5Vまたは-10V)になります
- Gateは短いパルス(約10ms)の後に0Vに戻ります
- Gateはノート中0Vのままです
- ノート終了時にGateは変化しません
- ネガティブロジックシステムでのトリガーに使用されます
タイミングダイアグラム: Note ON ─┐ │~10ms 0V ├──────── │ -5V/-10V
Knob 1(Type)を回してオプションを選択します。
GATE 1 - SEQ 1 Type Voice Trig 1 - VTrig Offst Format
