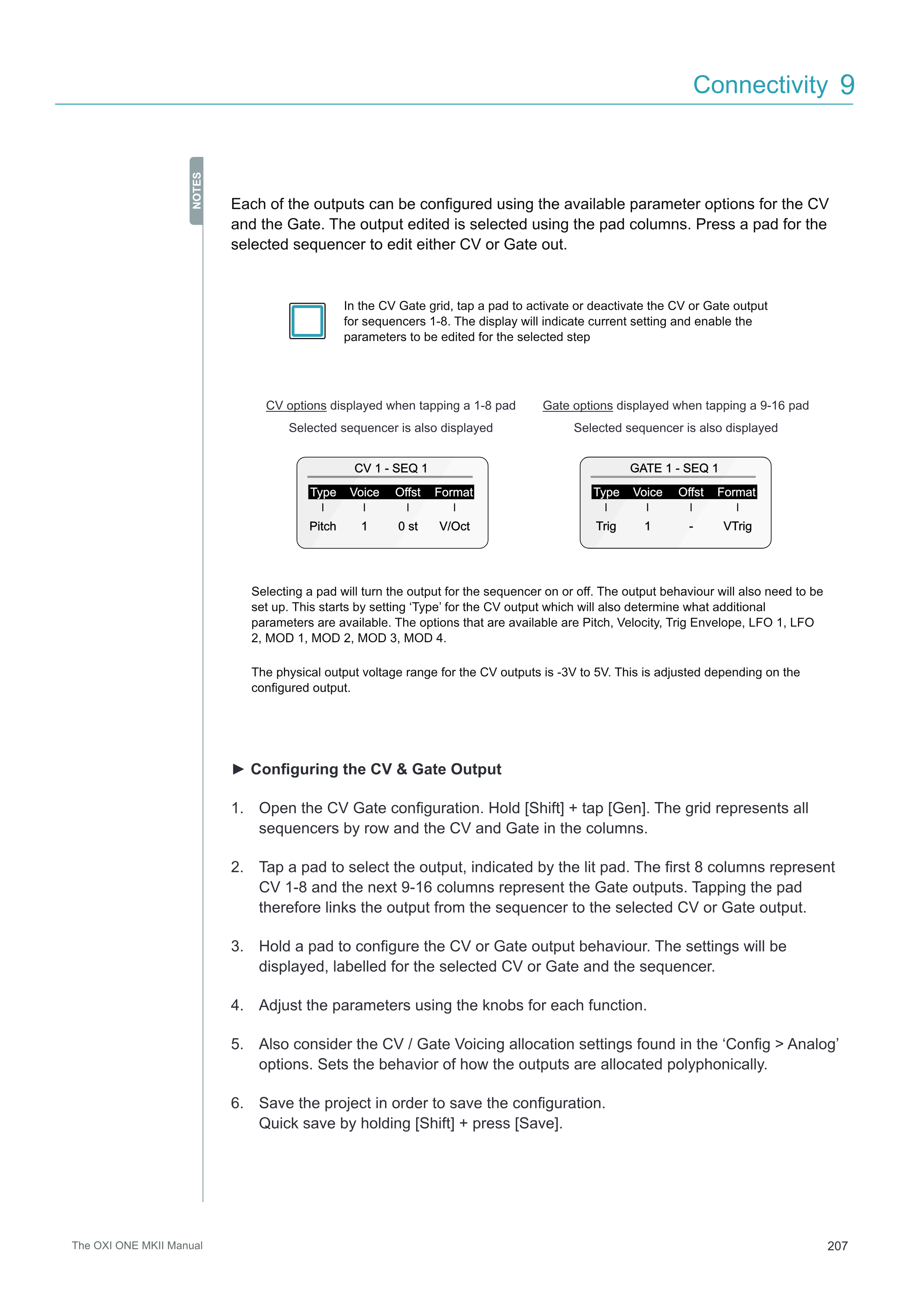

Connectivity 9
各出力は、CVとGateで利用可能なパラメータオプションを使用して設定できます。編集する出力は、パッド列を使用して選択します。選択したsequencerのパッドを押して、CVまたはGate出力を編集します。
► CV & Gate出力の設定
-
CV Gate設定を開きます。[Shift]を押しながら[Gen]をタップします。グリッドは、行ごとにすべてのsequencerを表し、列にCVとGateを表します。
-
パッドをタップして出力を選択します。点灯したパッドで示されます。最初の8列はCV 1-8を表し、次の9-16列はGate出力を表します。したがって、パッドをタップすると、sequencerからの出力が選択したCVまたはGate出力にリンクされます。
-
パッドを長押しして、CVまたはGate出力の動作を設定します。選択したCVまたはGateとsequencerのラベルが付いた設定が表示されます。
-
各機能のノブを使用してパラメータを調整します。
-
'Config > Analog'オプションにあるCV / Gate Voicing割り当て設定も検討してください。出力がポリフォニックに割り当てられる動作を設定します。
-
設定を保存するには、プロジェクトを保存します。 [Shift]を押しながら[Save]を押すとクイック保存できます。
NOTES
CV 1 - SEQ 1 Type Voice Pitch 1 0 st V/Oct Offst Format
GATE 1 - SEQ 1 Type Voice Trig 1 - VTrig Offst Format
1-8パッドをタップするとCV オプションが表示されます 選択したsequencerも表示されます
9-16パッドをタップするとGateオプションが表示されます 選択したsequencerも表示されます
CV Gateグリッドで、パッドをタップしてsequencer 1-8のCVまたはGate出力を有効または無効にします。ディスプレイには現在の設定が表示され、選択したステップのパラメータを編集できるようになります
パッドを選択すると、sequencerの出力がオンまたはオフになります。出力動作も設定する必要があります。これは、CV出力の'Type'を設定することから始まり、利用可能な追加パラメータも決定します。利用可能なオプションは、Pitch、Velocity、Trig Envelope、LFO 1、LFO 2、MOD 1、MOD 2、MOD 3、MOD 4です。
CV出力の物理的な出力電圧範囲は-3Vから5Vです。これは設定された出力に応じて調整されます。
