Modulation 7

NOTES

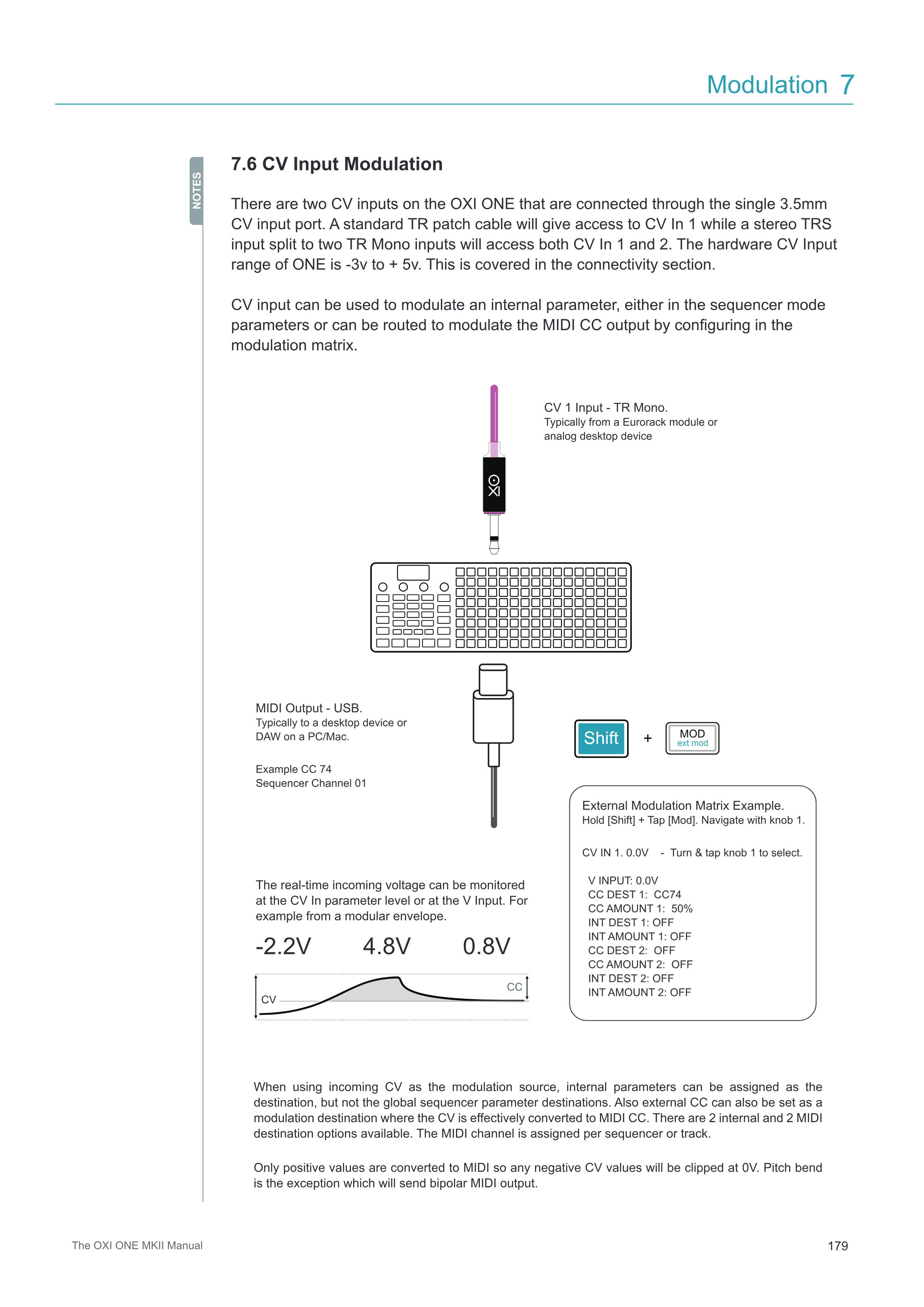

7.6 CV Input Modulation

OXI ONEには、単一の3.5mm CV入力ポートを通じて接続される2つのCV入力があります。標準のTRパッチケーブルを使用するとCV In 1にアクセスでき、ステレオTRS入力を2つのTRモノ入力に分割すると、CV In 1と2の両方にアクセスできます。ONEのハードウェアCV入力範囲は-3vから+5vです。これは接続性セクションで説明されています。

CV入力は、sequencerモードパラメータの内部パラメータをmodulateするために使用したり、modulationマトリックスで設定することでMIDI CC出力をmodulateするようにルーティングできます。

CV 1 Input - TRモノ。 通常、Eurorackモジュールまたはアナログデスクトップデバイスから

MIDI Output - USB。 通常、PC/Mac上のデスクトップデバイスまたはDAWへ

例: CC 74

Sequencer Channel 01

リアルタイムの入力電圧は、CV Inパラメータレベルまたはv Inputで監視できます。例えば、モジュラーエンベロープから。

CV CC -2.2V 4.8V 0.8V

External Modulationマトリックスの例。 [Shift]を押しながら[Mod]をタップします。ノブ1で移動します。

CV IN 1. 0.0V - ノブ1を回してタップして選択します。 V INPUT: 0.0V CC DEST 1: CC74 CC AMOUNT 1: 50% INT DEST 1: OFF INT AMOUNT 1: OFF CC DEST 2: OFF CC AMOUNT 2: OFF INT DEST 2: OFF INT AMOUNT 2: OFF

入力CVをmodulationソースとして使用する場合、内部パラメータをdestinationとして割り当てることができますが、グローバルsequencerパラメータdestinationは使用できません。また、外部CCもmodulation destinationとして設定でき、CVが実質的にMIDI CCに変換されます。2つの内部destinationと2つのMIDI destinationオプションが利用可能です。MIDIチャンネルはsequencerまたはトラックごとに割り当てられます。

正の値のみがMIDIに変換されるため、負のCV値は0Vでクリップされます。Pitch bendは例外で、バイポーラーMIDI出力を送信します。
