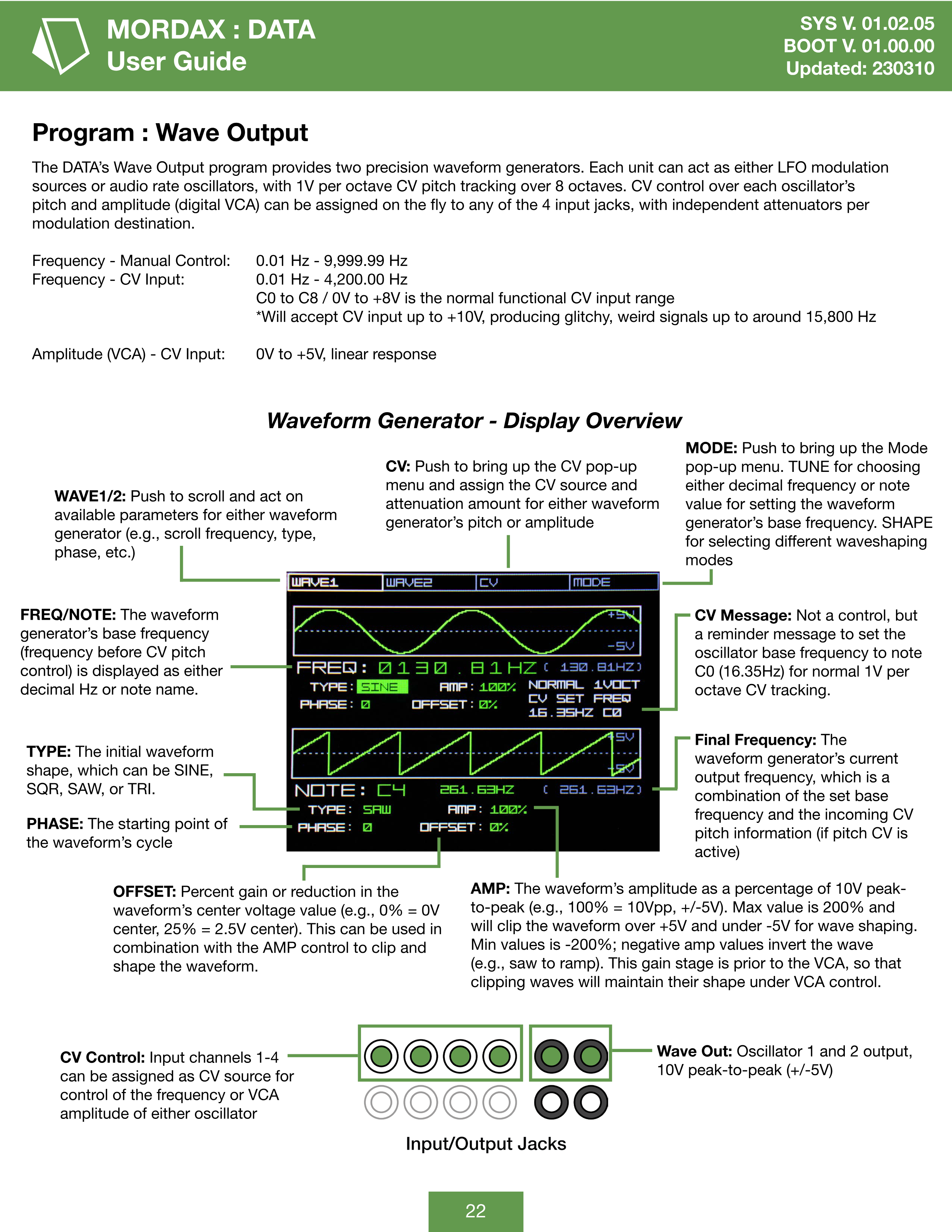

Program : Wave Output

DATA の Wave Output プログラムは、2つの高精度波形ジェネレーターを提供します。各ユニットは LFO モジュレーションソースまたはオーディオレート発振器として機能し、8オクターブにわたる 1V/オクターブ CV ピッチトラッキングを備えています。各発振器のピッチおよびアンプリチュード（デジタル VCA）への CV コントロールは、4つの入力ジャックのいずれかにリアルタイムで割り当て可能で、モジュレーション先ごとに独立したアッテネーターが用意されています。

Frequency - Manual Control: 0.01 Hz - 9,999.99 Hz Frequency - CV Input: 0.01 Hz - 4,200.00 Hz C0 から C8 / 0V から +8V が通常の CV 入力範囲です *+10V までの CV 入力を受け付けますが、約 15,800 Hz までのグリッチまたは変則的な信号が生成される場合があります Amplitude (VCA) - CV Input: 0V から +5V、リニアレスポンス

Waveform Generator - Display Overview

WAVE1/2: プッシュすると、どちらかの波形ジェネレーター（周波数、タイプ、フェーズなど）の利用可能なパラメーターをスクロールして操作できます。

CV: プッシュすると CV ポップアップメニューが表示され、どちらかの波形ジェネレーターのピッチまたはアンプリチュードに対して CV ソースとアッテネーション量を割り当てられます。

CV Control: 入力チャンネル 1〜4 を、どちらかの発振器の周波数または VCA アンプリチュードコントロール用の CV ソースとして割り当てられます。

Wave Out: 発振器 1 および 2 の出力、10V ピークツーピーク（+/-5V）

MODE: プッシュすると Mode ポップアップメニューが表示されます。TUNE では、波形ジェネレーターのベース周波数設定に小数点表示の周波数またはノート値のどちらかを選択します。SHAPE では、各種ウェーブシェーピングモードを選択します。

AMP: 波形のアンプリチュードを 10V ピークツーピークに対するパーセンテージで表します（例：100% = 10Vpp、+/-5V）。最大値は 200% で、+5V を超えるまたは -5V を下回る部分でクリッピングが発生し、ウェーブシェーピングに活用できます。最小値は -200%（負の値で波形が反転します。例：SAW から RAMP）。このゲインステージは VCA の前段に位置するため、クリッピングされた波形は VCA コントロール下でもその形状を維持します。

OFFSET: 波形のセンター電圧値のゲイン増減をパーセンテージで表します（例：0% = 0V センター、25% = 2.5V センター）。AMP コントロールと組み合わせて波形のクリッピングやシェーピングに利用できます。

TYPE: 初期波形の形状を選択します。SINE、SQR、SAW、TRI から選択できます。

PHASE: 波形サイクルの開始点です。

FREQ/NOTE: 波形ジェネレーターのベース周波数（CV ピッチコントロール前の周波数）を小数点表示の Hz またはノート名で表示します。

Final Frequency: 波形ジェネレーターの現在の出力周波数で、設定されたベース周波数と入力 CV ピッチ情報の合算値です（ピッチ CV が有効な場合）。

CV Message: コントロールではなく、通常の 1V/オクターブ CV トラッキングに対して発振器のベース周波数をノート C0（16.35Hz）に設定するよう促すリマインダーメッセージです。
